2.3 引发剂

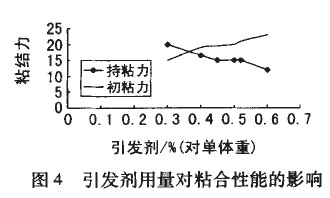

　　在引发剂用量为单体总量的0.2%一0.8%时，丙烯酸醋乳液胶粘剂的粘结性能与引发剂用量的关系如图4所示。

　　由图4 可见，引发剂用量太少或太多均会降低胶粘剂的粘结性能。引发剂用量太大时，聚合物分子量小，抗外力作用差，初粘力较低，使得胶结后剥离强度小；而当引发剂用量太少时，聚合物分子量太大，共聚物与被粘物表面作用力小，影响胶结时的持粘力，亦会降低剥离强度。同样，随着引发剂用量的增加，聚合物分子量降低，导致其内聚力降低，从而持粘力降低。

　　2.4 分子量调节剂

　　丙烯酸醋乳液聚合物的分子量直接影响聚合物的胶粘性能。因此，丙烯酸醋乳液聚合时常加人分子量调节剂来调节所需的应用性能。减小分子量，有利于聚合物在粘物表面的流动和润湿，提高界面粘合力和初粘性能；增大分子量，则可提高聚合物的内聚力，使其具有较高的剪切强度和持粘力。因此，分子量必须保持在一定范围内，并具有合适的分布，才能使台板胶在印花工艺中的胶粘性能达到较好的平衡。

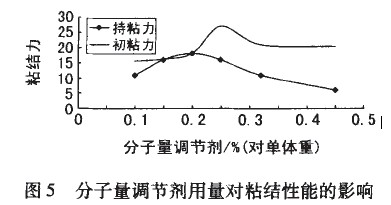

　　由图 5 知 ，分子量调节剂用量为单体用量的0.2%时，初粘力T、持粘力C都达到一个较佳的平衡值。

　　2.5 台板胶的理化性能

　　加人适量的单体，2.5%的乳化剂，0.5%的引发剂和0.2%分子量调节剂，合成制得S1407台板胶。测得的理化性能如下:

　　外观乳白色水性乳液

　　pH 值： 7一9

　　粘度 （ 25 ℃） ：300一600m Pa·s

　　离子性：阴离子

　　游离单体： <1%
